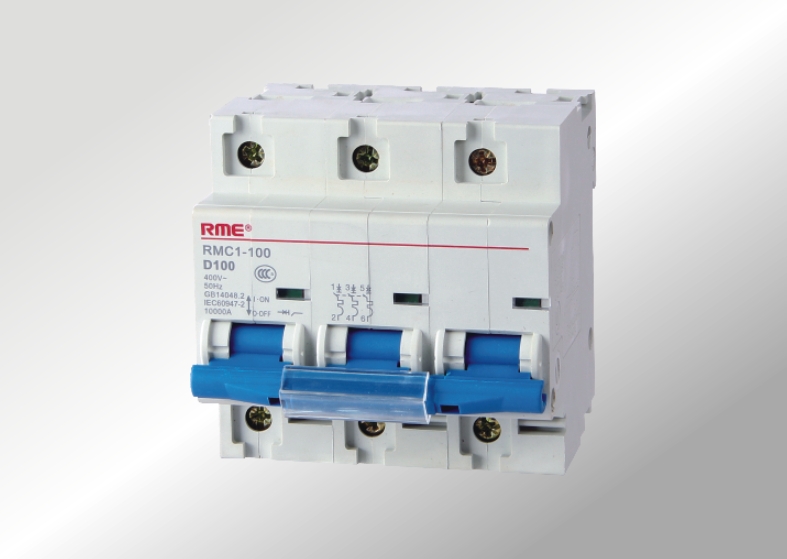

RMC1-100小型断路器

　　RMC1-100（NC100）高分断微型断路器用于保护线路的短路和过载，适用于照明配电系统和电动机的配电系统。外形美观小巧、重量轻、性能优良可靠，分断能力较高，脱扣迅速，导轨安装，壳体和部件采用高阻燃及耐冲击塑料，使用寿命长，主要用于交流50Hz，额定电压230/400V，额定电流至100A线路的过载、短路保护，同时也可以在正常情况下不频繁的通断电器装置和照明线路。

　　本产品符合GB14048.2标准。

一、型号及含义

二、正常工作和安装条件

　　1、周围空气温度上限值不超过+40℃, 下限值不低于-5℃，且24h的平均温度值不超过+35℃;

注1：下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明;

注2：上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商。

　　2、安装地点的海拔不超过2000m;

　　3、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如在+20℃时达90%，对由于温度变化偶尔产生的凝露应采取适当的措施;

　　4、污染等级：2级;

　　5、安装类别: Ⅱ类及Ⅲ类;

　　6、安装场所的外磁场任何方向不应超过地磁场的5倍;

　　7、一般垂直安装，任何方向允差2°;

　　8、安装处应无显著冲击和振动。

三、主要技术参数

　1、断路器的额定电流：63A、80A、100A；

　2、断路器的极数分为：单极、二极、三极和四极；

　3、本断路器为嵌入式安装(可在安装轨上安装)；

　4、断路器的额定工作电压：50Hz，230V/400V；

　5、额定分断能力：Icn=10000A，Ics=7500A；

　6、过电流脱扣特性见表1。(环境温度为30℃～35℃)

序号	额定电流In	起始状态	试验电流	规定时间	预期结果	备注
a	In≤63A	冷态	1.13In	t≥1h	不脱扣
	In＞63A		1.05In	t≥2h
b	In≤63A	紧接a项试验后进行	1.45In	t＜1h	脱扣	电流在5s内稳定上长至规定值
	In＞63A		1.30In	t＜2h
c	In≤32A	冷态	2.55In	1s＜t＜60s	脱扣
	In＞32A			1s＜t＜120s
d	所有值	冷态	3In	t≥0.1s	不脱扣	B型
			5In			C型
			10In			D型
e	所有值	冷态	5In	t＜0.1s	脱扣	B型
			10In			C型
			20In			D型

四、RMC1－100断路器外形及安装尺寸（单位：mm）

五、产品附件（选装）

　　断路器根据需要，可选配各种附件：分励脱扣器MX、辅助触头OF、报警触头SD、分励和辅助MX＋OF、过压脱扣器MV、欠压脱扣器MN、过欠压脱扣器MN＋MV等。

　a)辅助触头(OF)

　　安装在断路器的右侧，用于指示断路器的合、分状态，宽度为9mm。

额定电流为：Ue=AC380/415V，Ie=3A；Ue=DC110/125V，Ie=1A。

　b)报警触头(SD)

　　安装在断路器的左侧，用于断路器故障脱扣时发出信号，前面板上有机械指示，可指示故障脱扣状态，宽度为9mm。

　　额定电流为：Ue=AC380/415V，Ie=3A；Ue=DC110V，Ie=1A。

　c)分励脱扣器(MX/MX+OF)

　　安装在断路器的右侧，用于远程控制断路器脱扣。具有两种结构：一种为单独分励脱扣器，另一种为分励＋辅助触头组合。辅助触头的转换接点为有源接点。宽度为18mm。

　　额定控制电压：AC/ DC24-48、110-220V，

　　吸合功率：交流时240VA、直流时200W。

　d)过、欠压脱扣器(MN、MV、MN+MV)

　　适用于当电源电压低于170V±15%或电压高于270V±15%时控制断路器脱扣。具有两种结构：一种独立安装在断路器的右侧，宽度18mm。一种内置在断路器内部。当电源未恢复正常时，防止断路器重新接通。

　　按功能可分为欠压(MN)、过压(MV)、过欠压(MN+MV)三种。
