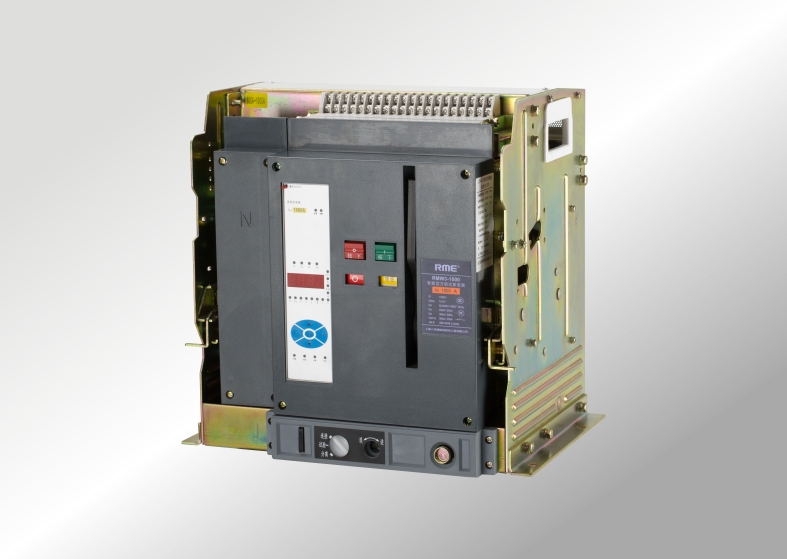

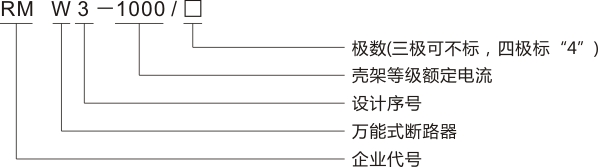

一、型号及含义

二、分类

按极数分：三极、四极
按安装方式分：固定式、抽屉式
按接线方式分：水平接线、垂直接线
按操作方式分：手动操作、电机操作兼手动操作
按脱扣器种类分：智能型脱扣器、分励脱扣器、欠电压瞬时(延时)脱扣器
智能型控制器分类2M型(数码管显示)、3M型(液晶显示)、3H型(液晶显示、带通讯)。

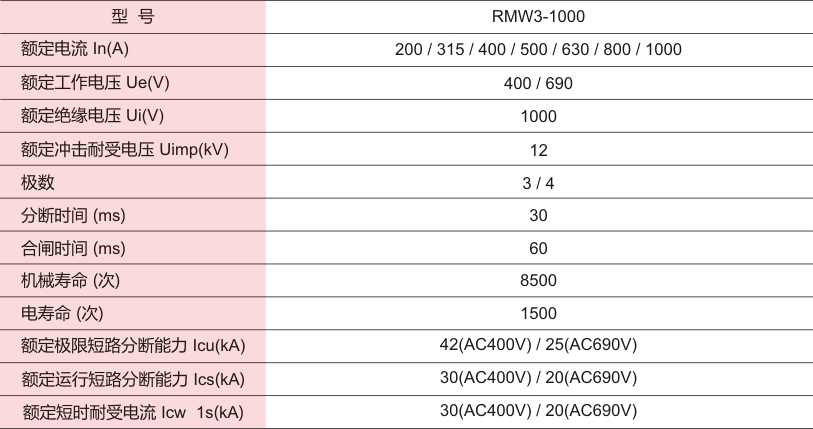

三、主要技术参数

五、外形及安装尺寸

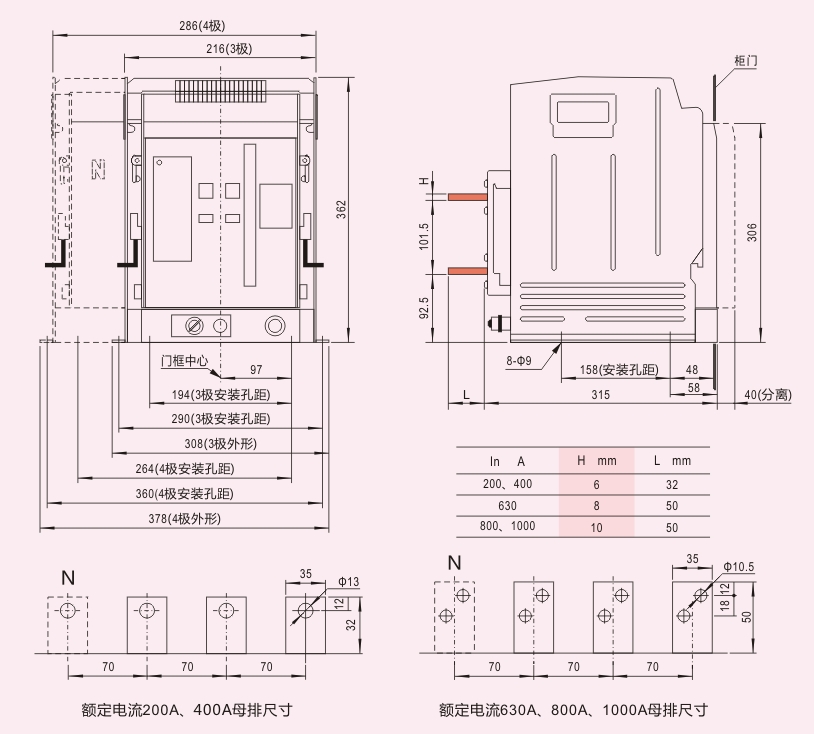

 1、RMW3-1000抽屉式外形及安装尺寸（单位：mm）

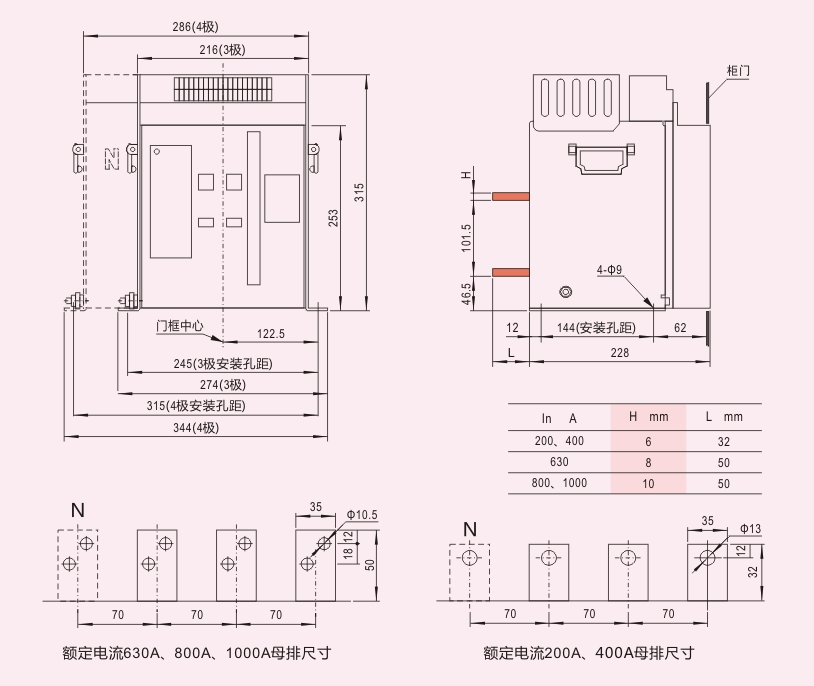

 2、RMW3-1000 固定式外形及安装尺寸（单位：mm）

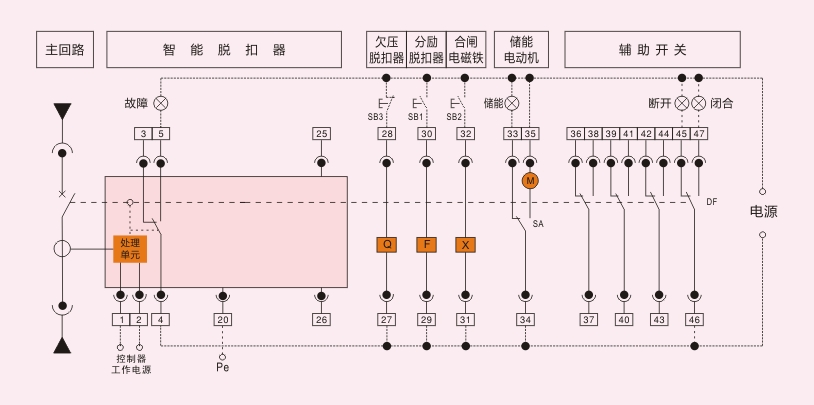

六、用户接线图

七、附件

1、欠电压脱扣器（Q、选配）：欠电压脱扣器分为欠压瞬时脱扣和欠压延时脱扣两种，延时动作时间为1、3、5、10s，精度为±10%。当电源电压降至35%~70%Ue时断开断路器；电源电压≤35%Ue时能防止断路器闭合，电源电压85%~110%Ue时保证断路器可靠合闸。
2、分励脱扣器（F）：用于断路器远距离分闸；可靠动作范围70%~110%Us。
3、闭合电磁铁（X）：用于断路器储能结束后使操作机构的贮能弹簧力瞬间释放，断路器快速合闸；可靠动作范围85%~110%Us。
4、电动操作机构（M）:用于断路器电动储能和自动再储能功能；断路器同时具有手动储能功能；可靠动作范围85%~110% Us 。
5、辅助触头（DF）：常规供货的辅助触头为四常开四常闭；特殊规格需与制造厂联系。辅助触头的约定发热电流(Ith)为6A。
6、断开位置钥匙锁 / 三锁二钥匙 （选配）：断开位置钥匙锁能将断路器锁定在断开位置，拔出钥匙后，此时无论是用手动合闸按钮或电动合闸电磁铁均不能使断路器闭合；只有将钥匙插入后转动到解锁位置才能闭合断路器。此功能可扩展为三锁两钥匙联锁，使不在同一地方的三台断路器同时只能有两台闭合。

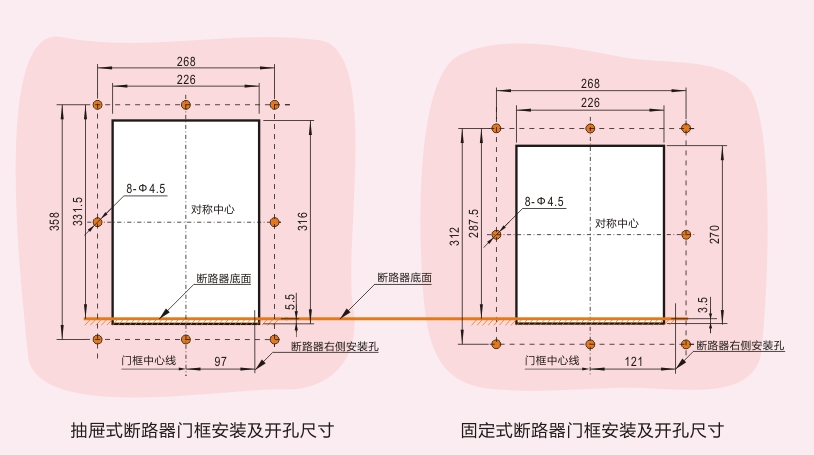

7、门框：固定在柜门上，起密封作用，防护等级达到IP405；分抽屉式(MK1)和固定式(MK2)两种。
8、相间隔板：用于增加相间绝缘强度。采用椎榫头方式固定在抽屉或固定式底板上，用户只要将隔板方榫插入底板方孔内向下移动约10mm即可固定。
9、缆绳式机械联锁（选配）：用于2台水平安装或垂直安装的断路器间的缆绳式机械联锁，二台断路器只能合一台断路器，联锁的断路器最大间距为2m。由用户按照制造厂提供的说明自行安装。
10、双电源自动转换系统（选配）：两台机械联锁的RMW3断路器配用自动转换控制器可构成双电源自动转换系统。控制器具有完整的塑料外壳，安装在箱或柜的门上。具体参数参见本公司RMW1双电源系统说明。

11、门框
