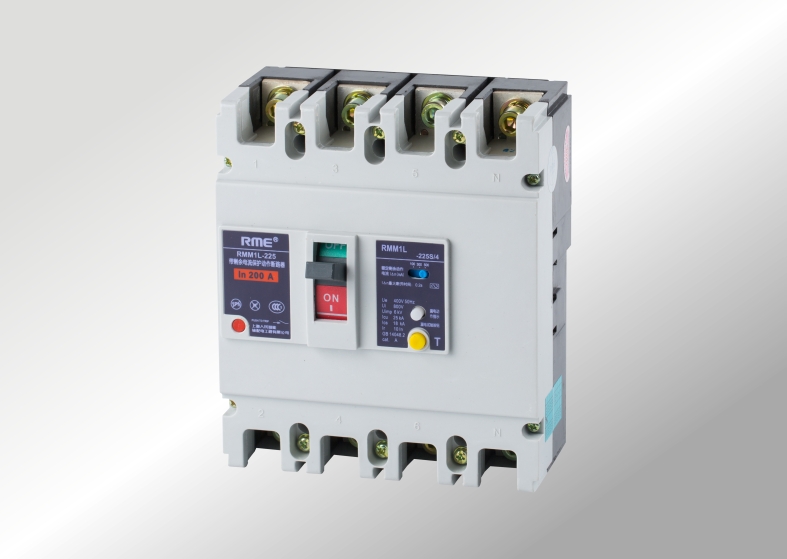

RMM1L 塑壳式漏电断路器

　　RMM1L系列塑料外壳式剩余电流断路器(以下简称漏电断路器)，主要适用于交流50Hz，额定电压400V，额定电流至800A的配电网络中，用来对人提供间接接触保护，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路，还可作为线路的不频繁转换和电动机不频繁启动之用。

　　产品符合GB14048.2、IEC60947-2标准。

一、型号及含义

注：1)不带漏电报警无代号，漏电报警脱扣用“Ⅰ”表示，漏电报警不脱扣用“Ⅱ”表示；

　　2)配电保护断路器无代号，电动机保护断路器用2表示；

　 3)极数分为：三极(3)、四极(4)；

　 4)手柄直接操作无代号，电动操作用P表示，旋转手柄操作用Z表示。

表一：N极类型代号

类型代号	说明
A型	N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分
B型	N极不安装过电流脱扣元件，且N极与其它三极一起合分(N极先合后分)
C型	N极安装过电流脱扣元件，且N极与其它三极一起合分(N极先合后分)
D型	N极安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分

表二：脱扣方式及附件代号

附件名称		不带附件	报警触头	分励脱扣器	辅助触头	欠电压脱扣器	分励+辅助触头	分励+欠压脱扣器	二组辅助触头	辅助+欠压脱扣器	分励+报警触头	辅助+报警触头	欠压+报警触头	辅助+报警+分励	二组辅助+报警	辅助+报警+欠压
脱扣器方式	复式脱扣代号	300	308	310	320	330	340	350	360	370	318	328	338	348	368	378
脱扣器方式	瞬时脱扣代号	200	208	210	220	230	240	250	260	270	218	228	238	248	268	278

注：200表示仅有瞬时电磁脱扣的断路器本体，300表示带有热动-电磁脱扣的断路器本体。
