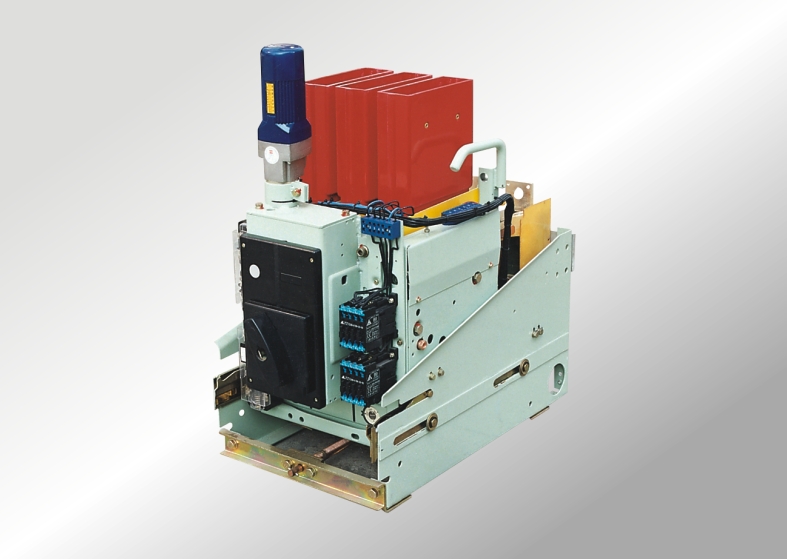

DW17 万能式断路器

　　DW17系列万能式断路器适用于交流50Hz、电压至660V、电流至5000A的配电网络，用来分配电能和保护线路及电源设备的过载、欠电压、短路等，在正常的条件下，可作为线路的不频繁转换之用，1250A以下的断路器在交流50Hz、电压380V的网络中可用作保护电动机的过载和短路。在正常条件下还可作为电动机的不频繁启动之用。

　　断路器符合GBI4048.2标准。

一、型号及含义

二、正常工作和安装条件

　　1. 周围空气温度为+40℃--5℃，24h的平均值不超过+35℃。

　　2. 安装地点：海拔不超过2000m。

　　3. 大气条件：大气相对湿度在周围空气温度+40℃时不超过50%，在较低湿度下可有较高的相对湿度；最湿月的平均最大相对湿度为90%，同时该月的平均最高温度为+25℃，并考虑到因温度变化产生在产品表面上的凝露。

　　4. 污染等级：应符合污染等级3级。

　　5. 安装条件：断路器应按说明书成套安装或户内单独安装，与垂直面的倾斜度不超过5°。

三、主要技术参数

　1、断路器主要性能见表一：

项目	DW17-1600	DW17-2500	DW17-2500
额定工作电压Ue(V)	400/690	400/690	400/690
额定频率（Hz）	50/60	50/60	50/60
额定绝缘电压Ui(V)	800	800	800
额定冲击耐受电压Uimp(KV)	8	8	8
额定极限分断能力Icu(KA)	50	60	80
额定短时耐受电流Icw/1s(KA)	30	50	60
全分断时间(ms)	≤30	≤30	≤30
电寿命（次）	1000	1000	1000
机械寿命（次）	20000	20000	20000
抽屉式插入装置机械寿命（次）	100	100	100

　2、断路器过流保护特性见表二：

序号	过载电流 / 脱扣器整定电流	动作时间
1	1.05	≥2h（冷态）
2	1.30	≤2h（热态）
3	1.50	≤2min（热态）
4	6	可返回时间 T≥5s（冷态）
