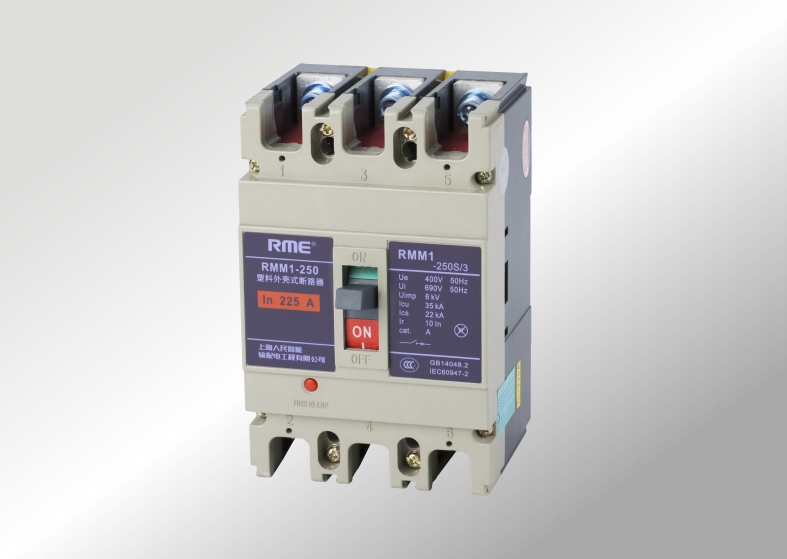

RMM1塑壳式断路器

RMM1系列塑料外壳式断路器 (以下简称断路器) 主要适用于交流50Hz(或60Hz)，额定冲击耐受电压6kV，额定绝缘电压690V，额定工作电压400V及以下，额定电流1250A 及以下的配电网络中，用于分配电能和保护线路、电源及用电设备免受欠电压、过载和短路的危害，提高供电的可靠性。在正常条件下可作为线路的不频繁转换及电动机的不频繁起动之用，并且具有体积小、分断能力高、飞弧距离短等特点，是用户使用的理想产品。

断路器符合 GB/T14048.2-2008、IEC60947-2 标准。　

注：1)配电保护断路器无代号，电动机保护断路器用2表示；

2)极数分为：二极(2)、三极(3)、四极(4)；

3)手柄直接操作无代号，电动操作用P表示，旋转手柄操作用Z表示；

4)经济型用C表示，标准型用S表示，高分断型用H表示。

表一：N极类型代号

类型代号	说明
A型	N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分
B型	N极不安装过电流脱扣元件，且N极与其它三极一起合分(N极先合后分)
C型	N极安装过电流脱扣元件，且N极与其它三极一起合分(N极先合后分)
D型	N极安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分

表二：脱扣方式及附件代号

附件名称		不带附件	报警触头	分励脱扣器	辅助触头	欠电压脱扣器	分励+辅助触头	分励+欠压脱扣器	二组辅助触头	辅助+欠压脱扣器	分励+报警触头	辅助+报警触头	欠压+报警触头	辅助+报警+分励	二组辅助+报警	辅助+报警+欠压
脱扣器方式	复式脱扣代号	300	308	310	320	330	340	350	360	370	318	328	338	348	368	378
脱扣器方式	瞬时脱扣代号	200	208	210	220	230	240	250	260	270	218	228	238	248	268	278

注：1) 200表示仅有瞬时电磁脱扣的断路器本体，300表示带有热动-电磁脱扣的断路器本体；

2) 对RMMI-100、RMMI-225二极产品，只有2308、2310、2320、2330、2340，2208、2210、2220、2230、2240。

RMM1塑壳式断路器主要技术参数见表三：

型号	额定电流 In（A）	极数	额定工作电压Ue（V）	额定绝缘电压Ui（V）	额定冲击耐受电压Uimp（KV）	额定极限短路分断能力Icu(kA)	额定运行短路分断能力Ics(kA)
RMM1-63S	10/16/20/25/32/40/50/63	3	400	690	6	25	18
RMM1-63H	10/16/20/25/32/40/50/63	3/4	400	690	6	35	22
RMM1-125S	(10)/16/20/25/32/40/50/63/80/100/125	3	400	690	6	35	22
RMM1-125H	(10)/16/20/25/32/40/50/63/80/100/125	2/3/4	400	690	6	50	35
RMM1-250S	100/125/140/160/180/200/225/250	3	400	690	6	35	22
RMM1-250H	100/125/140/160/180/200/225/250	2/3/4	400	690	6	50	35
RMM1-400S	(225)/250/315/350/400	3	400	690	6	50	35
RMM1-400H	(225)/250/315/350/400	3/4	400	690	6	65	42
RMM1-630S	400/500/630	3	400	690	6	50	35
RMM1-630H	400/500/630	3/4	400	690	6	65	42
RMM1-800S	630/700/800	3	400	690	6	65	42
RMM1-800H	630/700/800	3/4	400	690	6	75	50
RMM1-1250H	(800)/1000/1250	3/4	400	690	6	80	65

注：括号内为不推荐规格。

断路器过载保护动作特性（各极同时通电，反时限动作）见表四：

整定电流	约定不脱扣电流和时间（冷态）	约定脱扣电流和时间（热态）	瞬时动作电流
In≤63A	1.05In，≥1h	1.30In，＜1h	10In±20%
63A＜In≤125A	1.05In，≥2h	1.30In，＜2h	10In±20%
125A＜In≤1250	1.05In，≥2h	1.30In，＜2h	5In±20% / 10In±20%
保护电动机用断路器	1.0In，≥2h	1.20In，＜2h	12In±20%

固定式板前、板后接线外形尺寸和安装尺寸（单位：mm）：

型号	极数	外形尺寸						安装尺寸				板后接线尺寸
型号	极数	L	L1	W	W1	H	H1	ａ	ｂ	D	Φｄ	a1	b1	Φd1	H2	H3
RMMI-63S	3	135	120	76	25	90	72	25	117	M5	3.5	25	117	15	17	45
RMMI-63H	3	135	120	76	25	98	80	25	117	M5	3.5	25	117	15	17	45
RMMI-63H	4	135	120	101	25	98	80	25	117	M5	3.5	25	117	15	17	45
RMMI-100S	2	155	135	65	30	85	60	30	132	M8	4.5	30	109	30	56	91
RMMI-100S	3	155	135	90	30	85	60	30	132	M8	4.5	30	109	30	56	91
RMMI-100H	2	155	135	65	30	104	79	30	132	M8	4.5	30	109	30	56	91
	3	155	135	90	30	104	79	30	132	M8	4.5	30	109	30	56	91
	4	155	135	120	30	104	79	30	132	M8	4.5	30	109	30	56	91
RMMI-225S	2	165	145	75	35	110	82	35	126	M8	5.5	35	126	35	61	94
RMMI-225S	3	165	145	105	35	110	82	35	126	M8	5.5	35	126	35	61	94
RMMI-225H	2	165	145	75	35	125	98	35	126	M8	5.5	35	126	35	61	94
	3	165	145	105	35	125	98	35	126	M8	5.5	35	126	35	61	94
	4	165	145	140	35	125	98	35	126	M8	5.5	35	126	35	61	94
RMMI-400	3	257	225	140	44	152	96	44	194	M10	7	44	194	35	58	100
RMMI-400	4	257	225	192	44	152	96	44	194	M10	7	44	194	35	58	100
RMMI-630	3	270	234	182	58	161	103	58	200	M12	7	58	200	40	60	103
RMMI-630	4	270	234	240	58	161	103	58	200	M12	7	58	200	40	60	103
RMMI-800	3	275	243	210	70	153	102	70	243	M8	7
RMMI-800	4	275	243	280	70	153	102	70	243	M8	7
RMMI-1250	3	330		210	70	196	141	70	299		10
RMMI-1250	4	330		280	70	196	141	70	299		10

固定式板前接线排(选配):
　　用户可根据需要，选购断路器外接线用铜排，RMMI-800、1250型出厂时均已配备，如RMMI-400、630型选用电动操作，则出厂时均已配备。其外形及尺寸如下图(单位：mm)

一、断路器内部附件：

1、分励脱扣器
　　适用于远距离控制断路器分闸；额定控制电源电压Us：AC110V、220V、380V，DC24V、110V、220V，在70%～110%Us范围内能使断路器可靠分闸。
2、欠压脱扣器
　　适用于对电路作欠电压保护；额定工作电压Ue：AC220V、380V，可靠合闸电压范围：85%～110%Ue；动作电压范围：35%～70%Ue；当欠压脱扣器没有通电时，断路器不能闭合。
3、辅助触头
　　用于外接指示断路器分合闸工作状态；RMMI-63～225为一组触头，RMMI-400～1250为二组触头。用户可根据需要选购双辅助触头。
4、报警触头
　　在断路器故障跳闸或按下红色试验按钮处于自由脱扣状态时报警触头动作，断路器再扣后报警触头复位。

二、断路器外部附件：

1、手柄操作机构

2、电动操作机构

3、插入式板后(板前)接线

因版面有限，详细附件外形及安装尺寸请下载完整资料查询。
